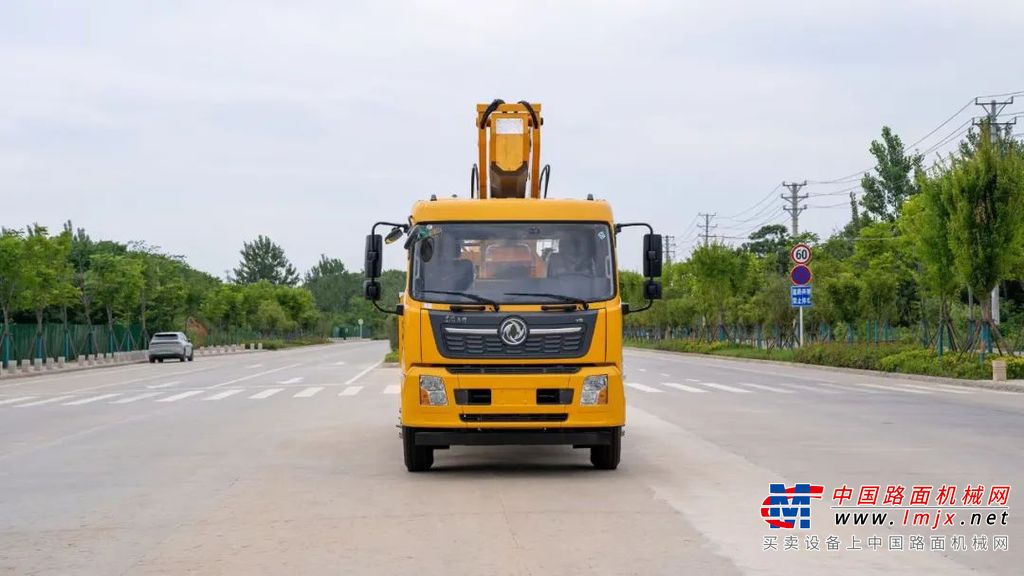

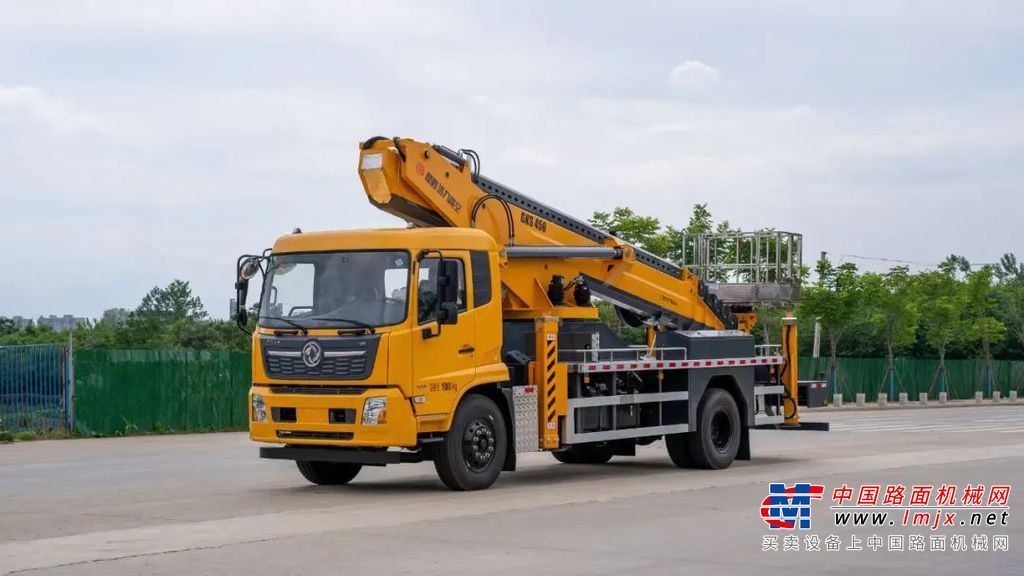

楚胜牌东风天锦45米高空作业车

楚胜牌东风天锦45米高空作业车

45米高空作业车主要组成配置:

底盘:东风天锦 DFH1180EX8 二类底盘

发动机:龙擎 260 马力发动机，国六排放

变速箱:东风原厂 8 档变速箱

驾驶室配置:东风天锦驾驶室，空调，方向助力，ABS，中控锁，电动玻璃，断气刹，驾驶室可翻转

围栏及走台板:不锈钢围栏，铝合金防滑走台板

取力系统:气动取力

工作平台:1600X700X1100（吊篮尺寸可按客户要求定制）

臂架形式:七节十八边形同步伸缩臂

回转装置:360。连续回转

支腿:前 V 后 V 型双节支腿，单独可调，可同步伸缩

操作:转台固定操作，无线遥控盒操作，下车液压手柄操作，设有电动应急泵,整车可实现全液压电动应急操作。

控制系统:楚胜高空车控制系统，稳定性强

调平系统:液压自动调平

伸链力平衡:伸绳设置平衡机构，保证左右钢丝绳受力均衡

基本功能及安全配置:

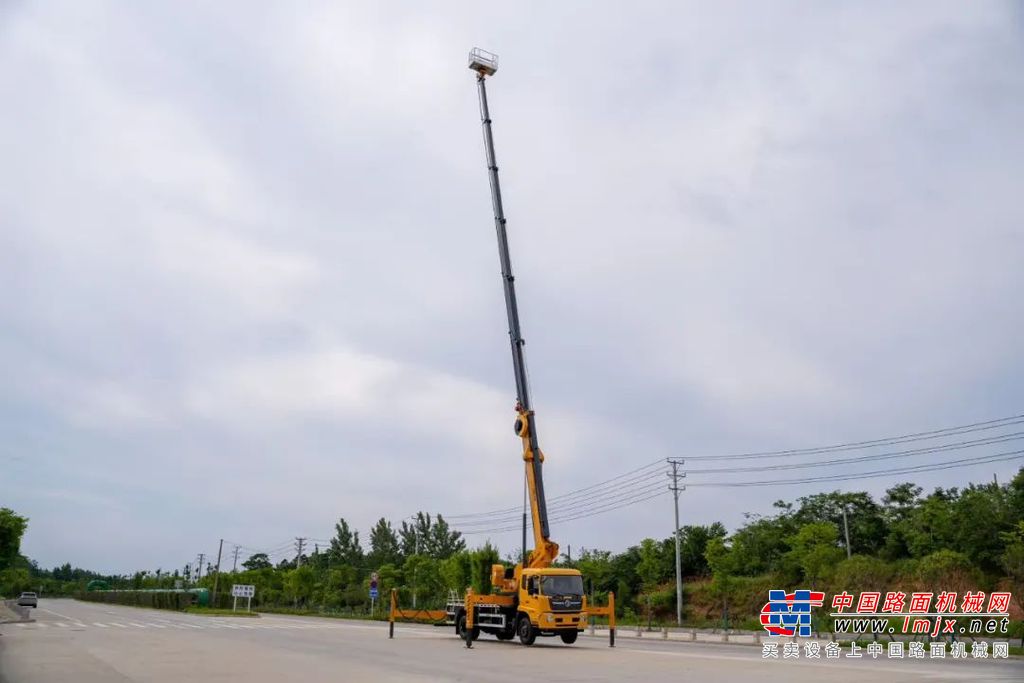

东风天锦 45 米高空作业车基本功能安全配置：作业车能实现平台载荷 200kg，最大作业高度 45m、最大作业幅度 25m 的高空作业，臂架变幅角度范围为-18°～80°，工作平台液压自动调平。

支腿软腿检测:实时检测支腿受力状态，一旦检测到有支腿松动报警限动

上下车自动互锁装置:自动实现上下车互锁，防止上下车同时操作，实现安全保护

应急电动液压泵:当底盘发动机或液压主泵发生故障时，将工作人员送回到地面

紧急停止装置:三处紧急停止装置，确保紧急情况停止所有操作

自动限幅:保证整车在安全的作业范围内作业

整车水平状态测试仪:可检测整车横向、纵向两个方向倾斜状态

发动机点火熄火:转台和遥控盒均可对发动机进行点火、熄火控制

复合动作:可以同时做组合运动，如平台回转、转台回转、臂架的变幅和伸缩

断链保护装置:伸绳设置平衡机构，保证左右钢丝绳受力均衡

电应急操作功能:紧急情况下，恢复车辆动作，保证车在危险工况时可以将人 员安全送回地面

遥控（无线）:遥控器接收范围 100m，工作栏和地面操作均无障碍，通信可靠。

主要特点:

双举升油缸设计

双油缸支撑大臂，晃动量更小，稳定性高。提升作业效率。保障人员安全。

双节支腿，跨距大

采 用 双 节 支 腿 设 计 ， 纵 横 跨 距 达6.72 米/6.95 米。跨距大，更稳定。作业范围大。X 型(水平+垂直)支腿设计，四支腿可同步水平伸缩，同步垂直伸缩，支腿伸缩时间和车架调平时间短。

作业性能好、作业范围大

本车采用七节臂，六节同步伸缩，无级调速，操作性能优越;工作平台后置，走台板上设置步梯，方便人员上下。

转台、平台均可 360°连续回转

转台与底盘管线通过中心回转装置连接，可实现 360°连续回转，平台无线束依附，转台平台之间仅需要一根电缆连接，给平台旋转电机供电，既简化线路又能实现平台 360°连续回转，提高控制系统的稳定性，同时也提升了作业效率。

工作平台，带载物小平台

采用 1.6 大平台（也可根据客户要求定制），承载 3 人也不会拥挤，平台外有折叠载物小平台，可携带空调等物 料 直 接 升 空 。 极 大 的 节 省 了 工 作 时间。工作方便快捷。

双电控操作系统

副车架设有下台电气操控箱，与遥控器功能一样，可以实现各动作的操控两者有切换按钮进行选择，防止同时冲突操作。无线遥控技术，操作者可在狭小的作业环境中作业，操作灵活方便，无盲区，工作视野更佳，另外避免操作人员忍受严寒酷热天气，可以选在适宜的地点完成操作;可以完成复合操作。

转台座椅及操控

转 台 设 有 操 作 台 ， 带 手 柄 电 比 例阀，微动性好，控平稳，变伸缩相邻便于复合动作，手柄布局符合人机工程。
