拓普康GM-101全站仪竖盘指标差（i角）检验与校正技术指南

01

竖盘指标差的定义及

对拓普康GM-101的影响

1、定义

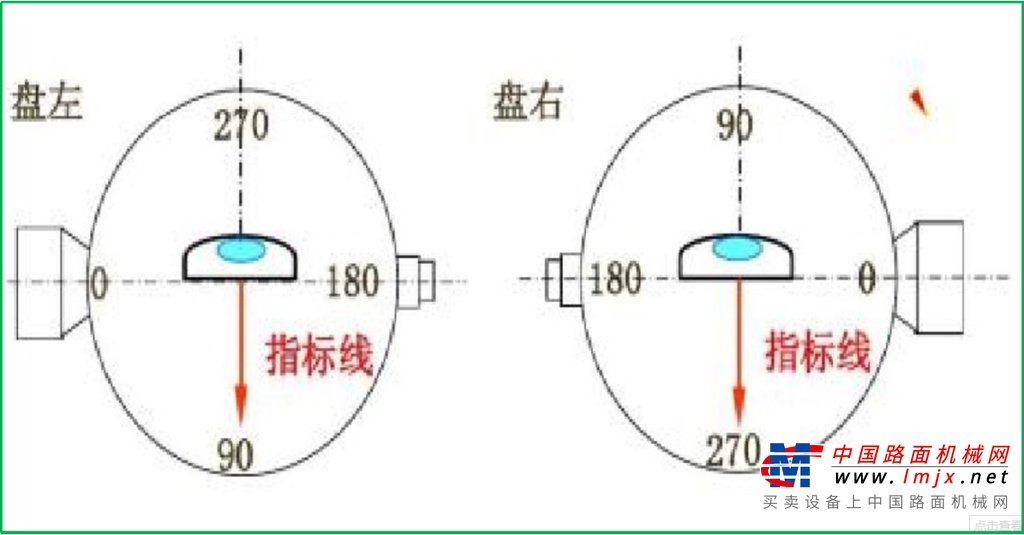

竖盘指标差（i角）是指拓普康GM-101全站仪竖直度盘指标线偏离正确位置所产生的系统误差。在理想状态下，当仪器望远镜视准轴水平时，竖盘理论读数应为90°（盘左）或270°（盘右，天顶为0°模式）；若指标线偏移，实际读数与理论值的差值即为指标差。

其产生的核心原因是望远镜视准轴不水平或竖轴不铅垂，在拓普康GM-101中，该误差是客观存在的，需通过定期检验控制在允许范围内。

计算公式（适用于拓普康GM-101天顶为0°模式）：

`i =（L + R - 360°）/2`

其中，L为盘左读数，R为盘右读数。

2、对拓普康GM-101的关键作用

i角直接影响拓普康GM-101垂直角测量精度，进而导致高程计算误差。作为全站仪测量准确度的“灵魂指标”，其精度直接决定GM-101能否满足工程测量需求。

根据计量规范，拓普康GM-101在首次检定、使用中检定及修理后检定中，竖盘指标差均为必检项目，是保障其测量可靠性的核心前提。

02

拓普康GM-101全站仪

指标差的检验与校正流程

1

检验前准备

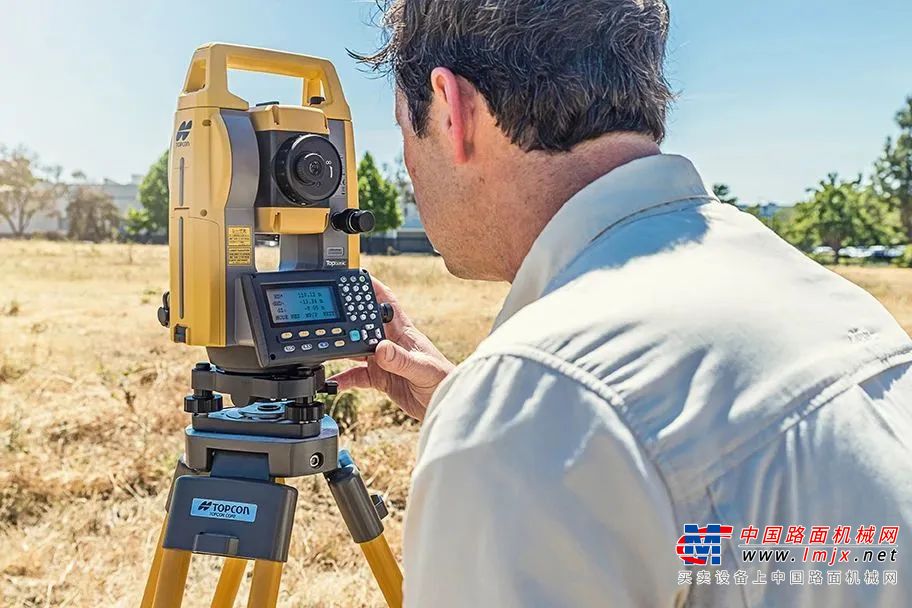

按拓普康GM-101操作规范安置仪器：将仪器架设在坚实地面，完成对中、整平，开机预热5-10分钟（避免温度变化影响读数稳定性）。

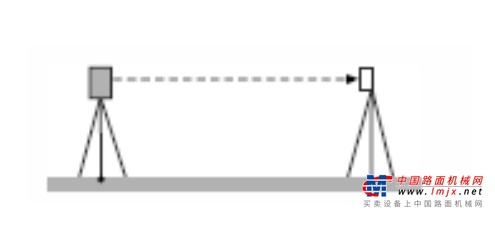

选择目标：在距离仪器约 100m 远处设置棱镜，与仪器大约平视。

2

检验步骤

1.盘左读数（L）：将拓普康GM-101望远镜照准目标A，固定照准部和望远镜，读取竖盘盘左读数L（精确至0.1″）。

2.盘右读数（R）：松开照准部和望远镜，旋转180°后重新照准目标A，读取竖盘盘右读数R（精确至0.1″）。

3.计算指标差（i）：采用天顶为0°模式公式计算：`i =（L + R - 360°）/2`。

4.判断是否需要校正：若|i|≥10″，则需对拓普康GM-101的竖盘指标重新设置。

3

校正方法

（基于拓普康GM-101特性）

点开查看大图

03

拓普康GM-101校正

注意事项

校正后必须重新按上述检验步骤测定i角，直至`|i|＜10″`（符合《工程测量规范》对三级全站仪的要求）。

校正时需避免仪器受震动（如强风、地面沉降），温度变化≤5℃/h（拓普康GM-101光学系统对温度敏感）；

建立“拓普康GM-101指标差检验台账”，记录每次检验日期、i角值、校正人（示例：2025-07-11，i=+3.2″，校正后i=+1.5″）；

建议每月检验1次（高频使用场景）或每季度1次（常规使用），长期监测仪器稳定性。

04

补充说明

拓普康GM-101出厂时已通过严格校准，指标差控制在`|i|≤5″`内。但因运输震动、固定螺钉应力变化等，可能导致光路偏移超差。为保证测量精度，当仪器出现垂直角测量偏差（如同一目标盘左盘右读数差值异常）时，需立即执行上述校正流程。

通过规范的检验与校正，可确保拓普康GM-101在地形测量、工程放样等场景中，垂直角测量精度满足±6″（2km测距高程误差≤3mm）的设计标准。
